液位温度控制综合实训台

液位温度（℃）控制（操作）综合实验台,变电站及10kV供配电系统倒闸实验台

一、基础简介

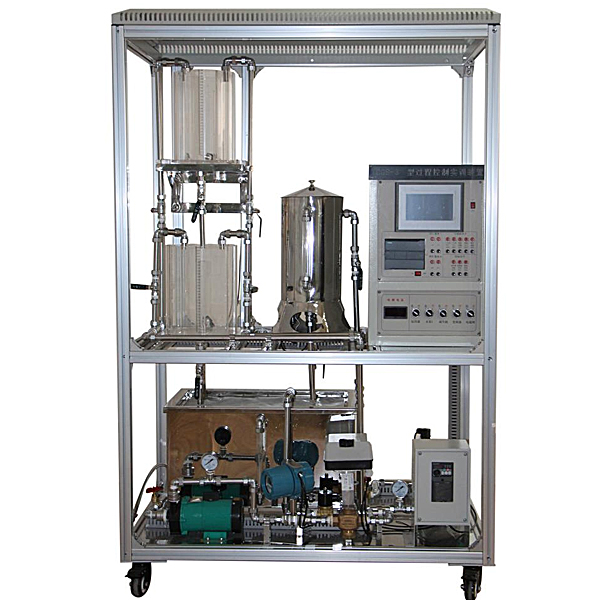

过程控制（操作）综合实验装置（Process Control System，简称PCS），是模仿现代工业生产过程中常见的物理量，诸如温度（℃）、压力、流量、液位等功能数值，对其实行测量、控制（操作），解析过程功能数值改变特性，研究过程控制（操作）规律的教学实验设备，过程控制（操作）综合实验装置选用智能化的工业用仪表器具仪表，接近工业实际，使用安全，运行平稳，维护简便，性价比优越。本装置集合多种控制（操作）方法，再现实际工业现场使用的控制（操作）手段，应用声光报警系统，并提供用户更友好的二次研发连接口。
二、设备构造与特别点：
（1）、分体式设计，模型块化组装式构造，容易构成不一样控制（操作）系统。
（2）、二水箱配置装备；一路供水系统。
（3）、实验储物柜完全敞开设计，内部器件全部可视，有利直观教学和维护。
（4）、人性化设计，配备有储水箱，进排水自控装置，减轻实验人员劳动强度。配备有实验专用线的挂线架，取线挂线便利、整洁、美观。为实验文明实操提供条件。
（5）、装置的仪表、部位件均选用现代化技术工业级设备，智能化程度高。精确度好，规格多样。有利直观教学和拓宽学生工业现场知识。为以后走上社会打好结实基础。
（6）、安全度高，系统配备有漏电保护，带保护套的专用实验电源连线，及温控箱防止无水加温自动控制（操作）等，力求保护人身、设备安全。
（7）、开放度好，在教师指导下，学生可查看、可自己动手参与实操、可自行编程实行检验、可按照记录的就地实时弯曲线实行课程理论解析等。
（8）锅炉加热程控保护系统
A、锅炉加热内胆加由水位液位保护装置，水位不达到一定的高度，控制（操作）系统不能控制（操作）可控硅调压器作业。
B、电加热管电源控制（操作）开关应用钥匙开关，不实验时，由教师保护放置钥匙，避免无关人员误实操。
（9）、电源保护措施
A、加有电流（A）型漏电保护器。
B、三相电源加有保险管，防止断路。
（10）、电源启停控制（操作）方法；
应用启停按钮控制（操作）接触器来控制（操作）电源的启停。
（11）、漏电保护装置及安全性和安全承诺；
A、各种电源及各种仪表的可靠的保护功能
B、各种电源及各种仪表的强电应用开关控制（操作），学生不自行接线，不存在强弱电混插的问题。
C、实验强电接线插头应用封闭式构造，防止触电事故的发生。




液位温度（℃）控制（操作）综合实验台,变电站及10kV供配电系统倒闸实验台

一、 概 述

--我国大中型企业的逐年增多，电力工业迅速发展，电网日趋复杂、多样，而而且同一电压（V）等级、不一样电压（V）等级之间联系也非常紧密，在这种现象下，正确的倒闸便尤为重要。

“35kV变电站及10kV供配电系统倒闸实操屏”是针对变电站倒闸实操而专门研制的实验装置。本系统含35kV、10kV和0.4kV三个电压（V）等级：35kV设定有4路进线，双母带联络；10kV侧应用单母分段，两入两出，环网供电；0.4kV侧应用单母分段，并设定有备用发电系统。在此经典型35kV变电站模型上，学生可以实行各种工况下的倒闸实操。变电站的电压（V）等级和结线方法也可以按照用户要求设计。因此本装置适合各类职业院校供配电类、电力公司、职业技能培训部门等机构的培训、考核。

二、 特 点

1. 真实性:装置元件布置、开关实操全部参考了工程实际,为各专业岗位创造真实的环境

2. 模型块化设计：装置以单片机或plc为核心，将开关的结合模型块单元化设计,可拓展性强

3. 形象性:装置配置装备了有声光系统,可以有效提升实验、考核效果

4. 软硬集合：装置配备有后台系统，客户可选购完成遥测、遥控

三、 技术功能数值参考规格

1. 写入电源：一相三线～220V±10%  50HZ

2. 作业环境：温度（℃）-10℃～+50℃

3. 装置容量（KV）：＜1.5kVA

4. 外观尺寸：4000mm×2200mm×500mm

四、 实验项目

1. 系统运行方法变换倒闸实操

2. 线路停电倒闸实操

3. 线路送电倒闸实操

4. 出线开关从运行状态转检修倒闸实操

5. 出线从检修状态转冷备用倒闸实操

6. 出线从冷备用转热备用倒闸实操

7. 出线从热备用转运行倒闸实操

欢迎咨询液位温度控制综合实训台相关问题,我们是源头工厂，有标准工业厂房生产基地，欢迎前来考察，如有液位温度控制综合实训台其他问题，可联系19957812178
